О гибкости эпоксидных компаундов

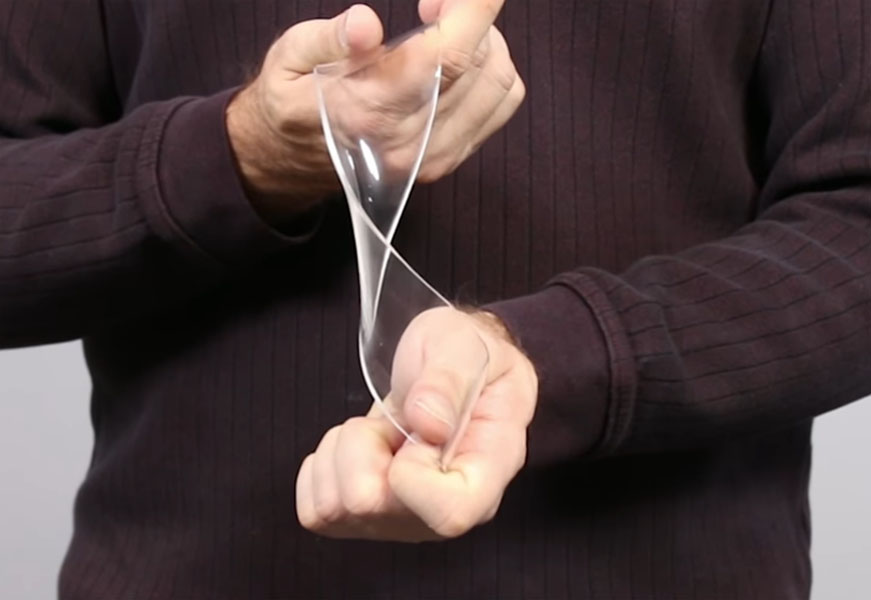

Как-то одна из сообщниц задала мне вопрос о гибкости разработанных эпоксидных материалов марок ПЭО, мол хочется согнуть только что отлитую пластинку так, чтобы получился браслетик. Сходу ответил, что это возможно. Самый гибкий бесцветный эпоксидный компаунд ПЭО-210КЭ-20/0, затем в порядке уменьшения гибкости следуют ПЭО-10КЭ-20/0, ПЭО-510КЭ-20/0 и ПЭО-10К-20/0.

Зная, что в фосфоресцентных и фосфоресцентно-флуоресцентных эпоксидных компаундах ФЛ использована 510А эпоксидная основа, решил попробовать провести опыты с не самым гибким составом ПЭО-510КЭ-20/0.
Как известно, отверждается он при комнатной температуре 2 суток (нетерпеливые могут ускорить этот процесс: за 6 часов при Т=(50-60)^◦С), однако стеклообразным становится лишь на третьи сутки. Фактически у мастера есть 12 часов (с 42 до 54 часов с начала процесса отверждения), весьма благоприятных для творчества - всевозможных изгибаний изделий!
В качестве формы были использованы 5мм трубочки для коктейля:

 Был залит бесцветный клей-компаунд ПЭО-510КЭ-20/0 (10г компонента Асмешивались с 2,5г компонента В). Через 48±6 часов край трубочки надрезался, и она стягивалась как чулок. После чего эпоксидный пруток изгибался до нужной кривизны, помещался в полиэтиленовую крышку и досушивался в таком состоянии в течение суток. Кстати, важно, в «резиноподобном» состоянии эпоксидный пруток отлично режется бритвой.

Ну а как же браслетик? Для его изготовления использовались 3 комбинации состава: компонент А фосфоресцентно-флуоресцентных компаундов ФЛ-209 маджента, ФЛ-209 желтый и ФЛ-209 зеленый в количестве 10г смешивался с 2г компонента В бесцветного клей-компаунда ПЭО-510КЭ-20/0. Составы заливались в трубочки и отверждались, а через 48±6 часов с ними производились те же опыты, что и в предыдущем абзаце.



Интересно было проверить до какого же предела можно изогнуть эпоксидный пруток. Следующие рисунки иллюстрируют это. Здесь использовались 5 комбинаций состава: компонент А компаундов ФЛ-318 синий, ФЛ-209 красный, ФЛ-209 желтый, ФЛ-209 маджента и ФЛ-435 в количестве 10г смешивался с 2г компонента В клей-компаунда ПЭО-510КЭ-20/0.
